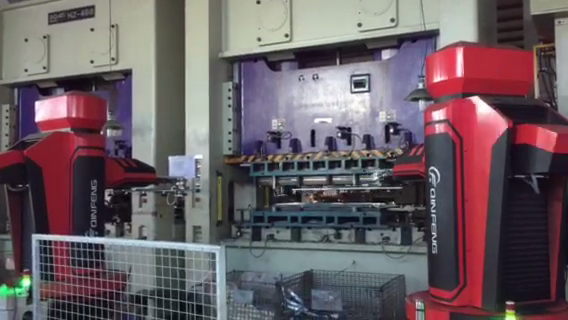

沖壓機器人（又稱為：沖床機械手、沖壓機械手）作為沖壓自動化生產線設備的主要組成部分，是目前各沖壓加工企業實現自動化升級的最佳選擇?？蓭椭髽I(yè)充分利用現有中低檔沖壓設備的巨大存量資產，以較低的成本實現自動化的升級改造。

“降本、提質、增效”是企業自動化升級的主要目的。沖壓加工企業除了購置穩定高效的沖壓機器人外，自動化生產線效率的優化也是十分重要的。能夠大幅提高生產線的生產效率，在相同的時間內可以生產更多的零件，從而降低零件的生產成本和設備的使用成本。

自動化生產線效率優化的有效方法是：一、提高設備生產速度；二、優化生產線節拍。

一、影響生產速度的要素

在沖壓自動化生產中，有兩個與生產速度相關的非常重要的要素，即：各設備的動作速度和動作協調性。

1．動作速度

當各設備以最大的速度運行，并且各臺壓力機同步?jīng)_壓、各臺沖壓機器人同步搬運的時候，生產線生產速度最快、效率最高。

對于各設備速度來說，拆垛單元和壓力機的速度通常是不會變的；而沖壓機器人運動速度調整的柔性非常大，成為影響生產線速度的主要因素。

機器人的運動速度與機器人的動作特征是有密切關系的，除其實際的運動速度與設定的數值大小有關系外，還與運動過程中的姿勢變化和運動方式有關系。沖壓機器人的動作特點如下：

（1）運動過程中姿勢變化越少運動速度越快。

在保證安全的前提下，如圖1所示，將沖壓機器人的第一段軌跡與第二段軌跡設置為近似的平面運動（各段軌跡中各點坐標的Z軸數據大致相同），從而減少機器人在運動過程中姿勢的變化。


圖1 將沖壓機器人的第一段軌跡與第二段軌跡設置為近似的平面運動


（2）沖壓機器人運動速度的特征是：在兩個點之間的運動中，機器人的弧線運動速度＞直線運動速度。（見圖2）


圖2 弧線運動速度＞直線運動速度

了解沖壓機器人動作的特點后，就可以將各個零件的軌跡標準化。導入新零件時，復制以前相似的零件軌跡，做簡單的改動后就可以得到理想的軌跡。做了這一步后，就可以將單臺沖壓機器人的搬運速度調到最快，滿足要素中的第一個條件。

2. 動作協調性

如何將以各自最大運動速度運行的各設備揉合在一起，組成一條生產節奏快的生產線？也就是，如何調節設備之間動作的協調性呢？

首先，分析一下什么是沖壓生產線理想的優化狀態？生產線理想的優化狀態就是各設備以自己的最大速度運行，以最短時間完成單個動作循環，各設備的每個動作循環中只有一個等待點；在安全的前提下，前一臺設備以最短時間啟動下一臺設備。站在整線的角度看就是機器人能夠同步搬送、壓力機能夠同步?jīng)_壓（見圖3）。

沖壓機器人上完料開始后退時，壓力機滑塊開始啟動，并且模具差點與機器人相撞；滑塊開始上升時，機器人立即進入取料，并且差點與模具相撞。也就是，設備以自身最大的速度運行，相互之間的啟動參數設置到最大值，并且能夠協調一致運動。


圖3 沖壓機器人機器人同步搬送和壓力機同步?jīng)_壓

二、優化生產線的生產節拍

為了更好地對生產線進行分析，我們把生產線劃分為5個單元，減少每個零件的生產時間就是要減少每個單元的動作時間。由于拆垛單元采用了二維運動的上料機械手送料，因此，上料機械手的動作循環時間比沖壓機器人的循環時間要快，上料機械手單元不是生產線的瓶頸。在此，我們將主要討論沖壓機器人單元。生產線機器人單元是指壓力機＋壓力機后面的沖壓機器人，單元的動作時間是指壓力機沖壓、機器人下料、機器人上料、機器人回到壓力機等待下料的整個過程的時間。（見圖4）


圖4 單元時間T= t壓力機沖壓＋t機器人下料＋t機器人上料＋t機器人回到下料等待點

單元是生產線最重要的元素，首先將單元內的設備動作協調，使單元的動作時間最少，才能進一步使生產線的單元?jiǎng)幼鲄f(xié)調，達到生產線優化的效果。如何使單元內的設備動作協調達到單元的動作時間最少呢？主要有三個方法：

1. 減少?zèng)_壓機器人軌跡中拾取點和放料點Z軸方向的距離（見圖5）

減少?zèng)_壓機器人在壓力機里的停留時間，使機器人盡快離開壓力機以及啟動相關設備的下一個動作。


圖5 沖壓機器人軌跡中拾取點和放料點Z方向之間的距離

2. 加快沖壓機器人上料后啟動壓力機沖壓

沖壓機器人的優化參數里有一項可以調整機器人上料后往后退時與干涉點的距離數值，從而改變啟動壓力機沖壓的快慢。沖壓機器人上料后啟動壓力機沖壓最快的時機是，當機器人投料完畢開始后退時立即送出啟動壓力機信號。

另外，機器人啟動壓力機的連鎖電路里對運動邏輯有個保護，叫做模具保護。意思是沖壓機器人啟動壓力機沖壓后，壓力機滑塊運動到一定角度，如果機器人沒有離開軌跡中的outnextpress點（見圖6），連鎖邏輯上會使壓力機緊急停止，防止滑塊與沖壓機器人碰撞，損壞模具。

生產線投產初期，廠家將模具保護角度在程序中統一設為45°，這樣做對優化有局限性。即使把軌跡中的outnextpress點非?？拷鼔毫C(jī)，如果將沖壓機器人的優化參數設置為最大值，也會出現模具保護故障。站在設備安全的角度來說，對于上模、下模比較薄的模具，因?yàn)樯夏Ｃ媾c下模面的距離相對比較大，而壓力機緊急停止的剎車距離一般是35°，我們認為可以適當?shù)匕涯＞弑Ｗo(hù)角度放大一點，比如60°，發生異常時也能避免相撞。

這樣做后，增大沖壓機器人啟動壓力機沖壓的優化參數也不會出現模具保護干涉故障。于是，對于模具保護參數我們做了改進，在壓力機每一個零件的參數中增加模具保護參數，不同的零件對應不同的參數。這樣就可以使沖壓機器人投料完畢開始后退時立即送出啟動壓力機信號，同時也使模具保護功能正常發揮作用。


圖6 沖壓機器人運動軌跡中的out-nextpress點

3. 加快壓力機沖壓后機器人下料

有兩個方法可以加快壓力機沖壓后機器人下料，如圖7所示。一是使軌跡中的waitunload點靠近壓力機；二是減少壓力機啟動機器人下料的角度。


圖7 先將waitunload點靠近壓力機，再減少啟動角度

壓力機是用凸輪角度信號啟動沖壓機器人下料的。啟動機器人后，如果壓力機緊急停止，機器人會與壓力機滑塊或模具發生碰撞。壓力機在下死點發生異常引起緊急停止的機會最多，因?yàn)檫@時壓力機振動最大?，F(xiàn)在控制回路有連鎖條件，如果壓力機緊急停止，沖壓機器人是不會啟動的。

但是，故障出現時，傳感器需要反應時間、PLC需要時間、總線傳輸需要時間以及沖壓機器人處理信號需要時間?？偟膩?lái)說，把啟動角度減少后，加大了碰撞的可能性。沖壓機器人定位精確，即使waitunload點很接近壓力機也是安全的。先將waitunload點靠近壓力機，再減少啟動角度，是比較好的方法。

當各個單元的動作時間達到最小后，只要把生產線的4個單元協調起來，沖壓自動化生產線就可以達到優化的理想狀態了。生產線上各個單元協調生產的時候（見圖8），他們的動作時間是很相近的。


圖8 沖壓自動化生產線上各個單元協調生產時的動作時間很相近

同時，后單元比前單元要快點（見圖9），才能使生產線保持一起沖壓一起搬運的同節拍，所有沖壓機器人只有一個等待點狀態。

如果前單元比后單元要快，生產線就不能出現一起沖壓一起搬運的同節拍最優狀態。沖壓機器人有兩個等待點，等待下料和等待上料，效率下降0.2～0.3s。


圖9 后單元比前單元要快點，才能使生產線保持一起沖壓一起搬運的同節拍

同步生產方式優化狀態

我們對生產線的優化，沒有在同步系統的模式下，是一種傻瓜式的優化。生產線進入同步生產方式是有條件的，只有符合初始條件的才行。

生產線只有從拆垛機器人啟動生產才可以立即進入同步生產方式，因?yàn)?，從拆垛機器人開始啟動，能夠達到生產線各個單元在近似的同一時刻開始動作的效果。這時，只要各個單元的動作時間相近，生產線立即進入同步生產狀態。否則，每個單元的啟動時間不一樣，各個單元不能協調生產，生產線不能同步。

沖壓自動化生產線優化初期時，優化狀態有三種：

（1） 生產線前面的單元?jiǎng)幼鲿r(shí)間比后面的單元?jiǎng)幼鲿r(shí)間要少；

（2） 生產線前面的單元?jiǎng)幼鲿r(shí)間與后面的單元?jiǎng)幼鲿r(shí)間大致相等；

（3） 生產線前面的單元?jiǎng)幼鲿r(shí)間比后面的單元?jiǎng)幼鲿r(shí)間要多。

第一種情況，生產線后面的單元慢；第二種情況，生產線慢速的同步生產；第三種情況，生產線前面的單元慢。當繼續對生產線優化后，最終只剩下一種情況，生產線快速的同步生產。

生產線優化到最后都要碰到進入最優化狀態的初始條件問題。例如沖壓工藝中的停止生產線抹模，在這條生產線上就遇到進入最優化狀態的初始條件問題。如果生產線按照從停止抹模的壓力機開始啟動整線自動生產的話，生產線上各個單元的開始動作時間不一樣，各個單元的動作時間相近，生產線不能進入已經優化好的同步方式。這時，唯有采用另外一種方式，才能使生產線進入已經優化好的同步方式。如圖10所示，恢復時，當整線的設備都進入自動狀態后，停止拆垛機供料，拆垛單元的上料機械手拿著坯料暫時停止，在上料等待點等待著，其他設備正常運轉；

當?shù)谝慌_(tái)壓力機的零件到達第二臺機器人時，才恢復拆垛機器人的供料，上料機械手才往第一臺壓力機投料，生產線才可以進入同步生產方式。這樣做的實質是讓生產線的各個單元完成當前的動作后，按照由前往后的順序回到單元?jiǎng)幼鏖_(kāi)始的狀態，等待著下一個單元?jiǎng)幼餮h(huán)開始，從而使各單元由相同的時間啟動下一個循環。這種方法很有效，生產線只要大約10s時間就可以進入預先調整好的最優化的同步生產方式。


圖10 暫停上料機械手送料，當A1壓力機的零件到達R2時才恢復上料機械手送料

結束語

沖壓自動化生產線優化后，每天可以生產更多的零件；或者在產量不變的情況下提前完成當天的生產任務。為此，我們可以每天安排生產線一定的計劃停機時間做其他事情，比如模具調試、設備日常維護等，得到的經濟效益是非?？捎^的。
